產品結構與特點

具有體積小，結構簡單；操作方便，使用壽命長，2P、3P、4P均可提供；開關切換驅動采用單電驅動、平穩、無曝音、沖擊力?。痪哂袡C械連鎖和電氣聯鎖，切換可靠，手動、自動切換均可；常用、備用斷路器額定電流可以不同；A.T.S內裝有接線端子供用戶接線可以反映斷路器（開或閉）狀態；A.T.S面板上有各種指示。

使用操作

無論常用電源和備用電源有無電壓，均可采用手動操作方式。手動操作時，應將手動一—自動按鈕置于手動位置。當推動手柄順時針旋轉至終端時，備用電源執行斷路器QR分閘，常用電源執行斷路器QN合閘；當推動手柄逆時針旋轉至終端時，備用電源執行斷路器QR合閘，常用電源執行斷路器QN分鬧。

將手動一一自動按鈕置于自動位置，如果常用電源供電正常，轉換開關將轉到常用電源供電，面板中常用合閘指示燈亮；如果常用電源供電不正常，則轉換開關將轉到備用電源供電，面板中備用合鬧指示燈亮。

轉換開關設有兩只1A的熔斷器和一只接線端子，熔新器作為自動控制器短路保護用。接線端子則為指示信號燈接至控制箱面板。提供有源電源，其電壓為交流220V，電流為150mA，其中具體操作可參考線路圖進行連接。

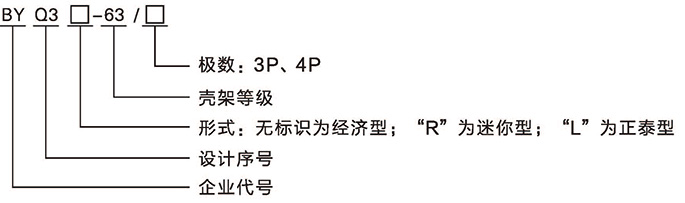

產品型號含義

外形及安裝尺寸

技術特性

主回路接線圖

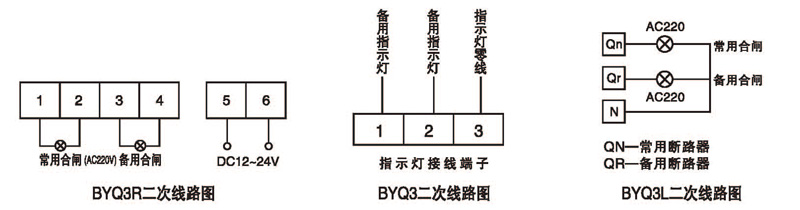

外接電源合閘指示及消防電源接線圖

注：根據圖示選用合適載面的導線將兩個微型斷路器的進出線端接好，且進線端的相序必須一致。三極微型斷路器加接各自的零線到裝置的中性線N端子上，否則ATS不能正常工作。
